Controlador de luzes on/off:

Neste projecto decidiu-se pôr mais um promenor, isto é, a iluminação do veículo. Mas para isso é necessário um circuito que o ligasse e desligasse sem a intervenção da mão humana, isto é, sem que alguém vá desligar a iluminação da alimentação. Para isso projectou-se um circuito contador de 0 a 1, a partir de um circuito integrado denominado 74193 da série TTL, que é nada mais que um contador binário de zero a F. O seu funcionamento está representado na imagem seguinte:

Como mostra a imagem, o contador irá formar um ciclo de apenas dois estados, um alto e um baixo. Isto consegue-se aplicando um impulso positivo no pino do clock do circuito integrado.

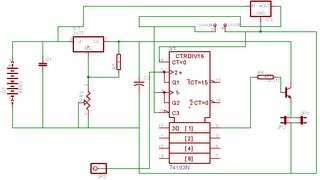

Isto resumindo, ao aplicar um impulso de nível alto no pino do clock, o contador tem a saída num código binário (0001), isto é, um “1” em decimal; ao aplicar-se de novo um outro impulso de nível alto no clock ele deveria colocar um código binário (0010), que corresponde em decimal ao numero “2”. Contudo será esse mesmo bit que será ligado ao reset do circuito integrado e colocar novamente o contador ao início, ou seja, um “0” em binário (0000).Em baixo podemos ver o circuito, a placa de circuito impresso e a disposição dos componentes:
